kantschuif verzinkt automatisch olda

28 HZA20 TYPE 2

Artikelnummer: 00321633
EAN: 7340171406038

3-7 werkdagen
  • Tbv houten deur
  • Uitslag 20-32mm

143,93
Korting: 10 %

129,54

incl. btw 156,74

Log in voor je prijsafspraken

▲ Hoeveelheid verhogen
▼ Hoeveelheid verlagen
Aan het toevoegen...
Toegevoegd
Er is iets fout gegaan

Productomschrijving

Ben je op zoek naar een manier om de passieve deur van dubbele deuren automatisch te ver- en ontgrendelen wanneer de loopdeur wordt geopend? En heeft deze deur een valdorpel of veel ruimte tussen de onderkant van de deur en de drempel of ontbreekt de drempel? Dan is het verlengde OLDA 28 HZA model een goede oplossing. Deze kantschuif kenmerkt zich door zijn met 8, 15, 20 of 30 mm verlengde schoot t.o.v. het 28 HZA model.

De werking van een automatische kantschuif is als volgt. Wanneer de loopdeur geopend wordt, ontspant de schoot van de kantschuif zich en de vergrendeling van de passieve deur wordt opgeheven. Wanneer de loopdeur gesloten wordt, drukt deze tegen de schoot en daardoor wordt de passieve deur weer vergrendeld.

Deze kantschuif met ronde voorplaat is geschikt voor houten deuren en wordt zowel boven- als onderin de passieve deur bevestigd. De kantschuif heeft afhankelijk van het model een 20, 27, 32 of 40 mm lange schootuitslag die met een 3 mm inbussleutel tot +13mm verstelbaar is, zodat in elke situatie de ideale schootuitslag kan worden bereikt. Bovendien is deze schoot een zogenaamde niet-verende schoot. Voornamelijk in situaties met brandwerende* deuren is het belangrijk dat de schoot altijd volledig uitslaat.

Voor de aanschaf is het belangrijk om te bepalen of je een type 1 of type 2 kantschuif nodig hebt. Dit is afhankelijk van de draairichting van de passieve deur. Per passieve deur heb je van beide types een kantschuif nodig. Voor een DIN rechtsdraaiende passieve deur gebruik je een type 1 kantschuif bovenaan en een type 2 onderaan de deur. Voor DIN links een type 1 kantschuif onderaan en type 2 bovenaan.

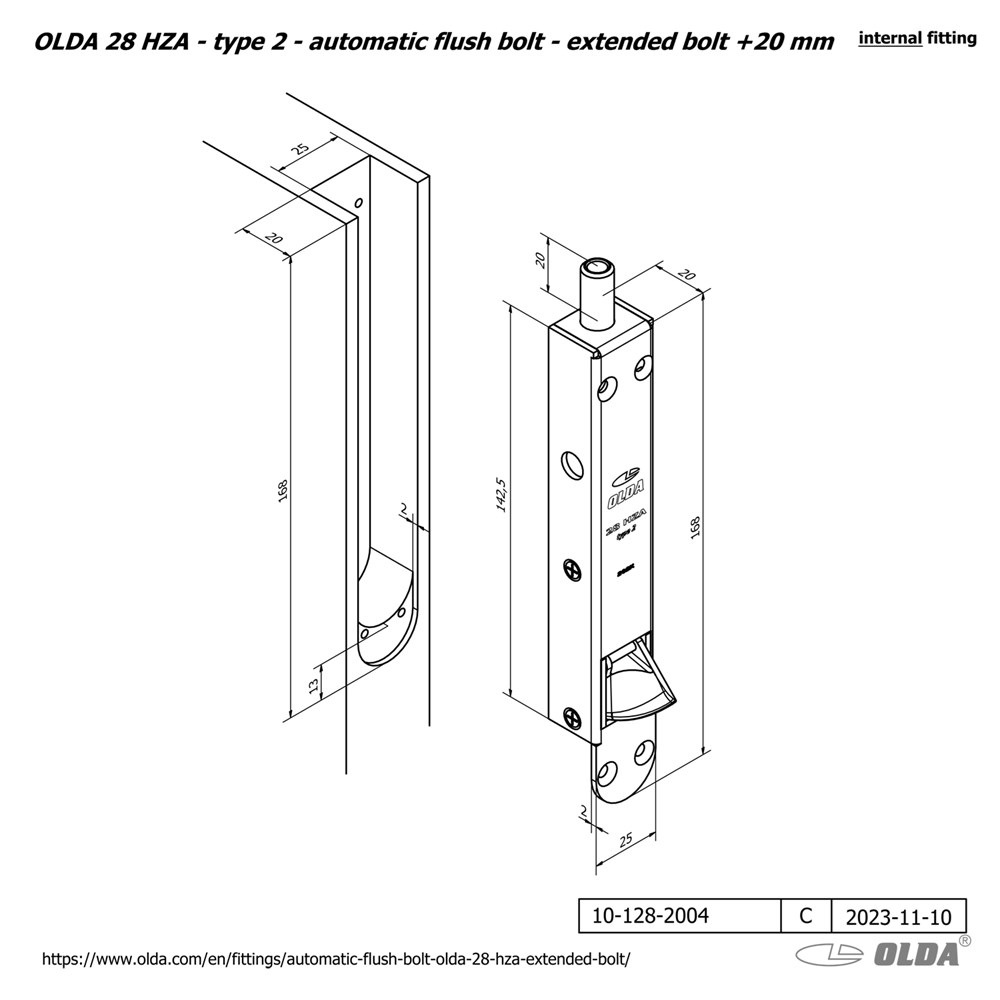

Deze automatische kantschuif is gemaakt van elektrolytisch verzinkt staal. Hij wordt geleverd als complete set in een milieuvriendelijke verpakking en bevat al het montagemateriaal, de sluitplaat LP 10 en het beschermplaatje SP 10. Op de verpakking vind je een QR-code naar de montagehandleiding, het productblad en CAD-tekeningen.

Technische gegevens

soort schootniet-verende schoot
breedte25 mm
diepte20 mm
verstelbaarheid0 / +13 mm
schoot Ø10 mm
doornmaat incl. voorplaat12 mm
dikte voorplaat2 mm
toepassinghouten deuren
materiaalstaal
finishelektrolytisch verzinkt
DIN linkstype 1 beneden - type 2 boven
DIN rechtstype 1 boven - type 2 beneden
bijzonderhedenverlengde 28 HZA
voorplaatronde voorplaat
bevestiging4 stuks 3.5*40mm schroeven (meegeleverd)
meegeleverde accessoiresluitplaat LP 10 en beschermplaatje SP 10
